進口BM車床鍵槽拉刀適合對襯套上方的方形孔進行拉削：

   六邊形或方形孔

介紹了如何使用 BM 拉刀對襯套上方的方形孔進行拉削。與上個示例相同，該實例也涉及可定義為“特殊”工件的工件。加工方形孔很簡單，僅需要重復四次相同的操作來加工正方形的每一個邊，然后將 C 軸旋轉 90°。使用 BM 拉刀執行這種加工不僅不用移動工件，還可實現方形孔在工件上的完美對中，進而實現毫無困難的正確測量。相反，使用傳統機床（如插床），這種方形孔的加工非常耗時和困難，而且不可能實現方形孔和車削件之間的完美對中。對于加工方形或六邊形孔，我們公司也可以為目前市場上的任何數控機床提供特定程序。

   萬向花鍵（帶退刀槽）

圖中詳細展示了 6 個溝槽，說明如何使用 BM 拉刀加工萬向 PTO。這是一個特殊工件，需要特殊制作鑲件進行加工。孔和鍵槽的交匯點上也進行了 0.2X45° 的倒角，因此工件上完全沒有毛刺。因此，使用 BM 拉刀執行拉削操作，可以完美地在工件上定心并直接在車床上進行加工，大幅縮短了生產時間。 對于這種加工，我們公司也可以為目前市場上的任何數控機床提供特定程序。

   萬向花鍵（無退刀槽）

圖中詳細展示了 6 個溝槽，說明如何使用 BM 拉刀加工萬向 PTO。這是一個特殊工件，需要特殊制作鑲件進行加工。孔和鍵槽的交匯點上也進行了 0.2X45° 的倒角，因此工件上完全沒有毛刺。因此，使用 BM 拉刀執行拉削操作，可以完美地在工件上定心并直接在車床上進行加工，大幅縮短了生產時間。 對于這種加工，我們公司也可以為目前市場上的任何數控機床提供特定程序。

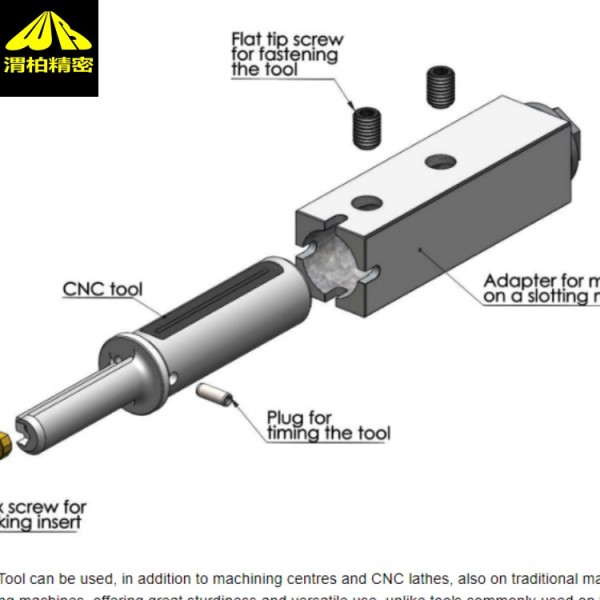

   意大利BM鍵槽拉刀在數控車床裝配方法：

1. 將鑲件放入刀具外殼，用螺絲刀擰緊梅花形螺釘，將其夾緊；

2. 將刀具放入偏心套，將刻在刀具襯圈上的白色凹槽與襯套正面的 0 對準；然后，擰緊襯套襯圈上徑向定位的夾緊螺釘，將刀具鎖緊在襯套上

3. 將由襯套和刀具組成的單元插入車床的鏜桿口內，然后擰緊球面端位于刀具套桿上定心槽內的螺釘，注意不要完全擋住刀具，后擰緊兩個平頭定位螺釘

   意大利BM鍵槽拉刀在車床上使用的建議：

  為了方便旋轉 BM 偏心套進行校正，我們建議操作者在裝配刀具時給偏心套上油。

  如果在加工的工件上檢測到對準誤差，且需要通過旋轉偏心套進行糾正，我們建議首先松開螺釘(10) 和 (11)，然后再松開螺釘 (8)。   糾正完成后，先擰緊*個螺釘 (8)，然后再擰緊螺釘 (10) 和 (11)。

  我們建議盡可能精確地拓寬鏜桿口上的一個螺紋孔（但這不是必要操作），以便插入一個更大的平頭螺釘 (10)，從而保證一個大的支撐面，并相應地保證刀具的完美定位。 我們特別建議使用 16 mm 或更大的螺釘。

  我們建議確保所有螺釘都有夾緊刀具所需的表面，完全平整且沒有任何損壞或變形。否則，應立即更換新螺釘。

  在裝配過程中，必須擰緊球面螺釘 (9)，不要過度用力，然后再擰松兩圈，這樣彈簧就會一直裝在刀具上。事實上，這些螺釘并不是用于夾緊刀具，而只是在偏心套旋轉時將其固定到位。
