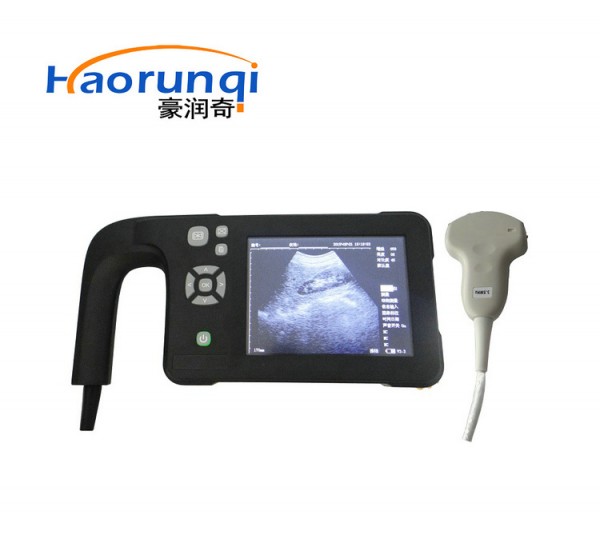

規模養殖場經濟適用型獸用B超，型號DL-S4，是一款可彩色成像的測孕儀，工作原理是根據動物不同組織器官具有不同的密度和不同的超聲傳播速度，即不同的聲阻抗 ，以有一定規律的電脈沖去激勵壓電晶片（換能器），使其產生一定頻率 的超聲波，將這種超聲波（聲能）射入動物體內，經體內不同臟器的界面而產生反射回波；反射不同大小 的回波被原發射超聲波的換能器接收，從而又將接收的回波（聲能）轉換為電脈沖，這種電脈沖經放大，檢 波及數字掃描變換等處理后，形成標準視頻信號，在監視器屏幕上顯示出臟器截面圖像，一次達到測孕效果。

產品簡介

◆本儀器采用數字聲束形成技術，同時對圖像進行平滑、濾波、邊緣增強、幀相關、線性內插等處理，使圖像清晰細膩，分辨率高。

◆采用大規模FPGA，同時使用多通道高性能放大器，多通道集成超聲發射技術，電路結構簡潔*，可靠性得到了有效提高。

◆采用先的探頭生產技術，多層聲匹配，頻帶寬，靈敏度高。

◆采用變頻發射技術，使圖像在近中遠場的分辨率提高。

◆豐富的**功能，更加適應用戶需要。

◆儀器內置鋰離子可充電電池，充滿電后電池可以連續工作3個小時以上。

◆可以選擇5、10、15分鐘、不限時整機處于待機狀態時，產品具有自動關機的功能。

◆采用高速CMOS集成電路和低壓器件，能耗溫升低，可靠性高。

◆在B顯示模式下，有深度提升功能。

◆該儀器除了常規的距離、周長、面積、容積等參數的測量同時具有產科測量功能；還有圖像上下翻轉、左右翻轉、黑白翻轉以及偽彩功能。

◆帶有實時時鐘，可自動顯示日期、時間。

◆可單獨調節近場、中場、遠場增益、總增益。

◆發射具有多種組合聚焦的選擇。

◆具有銳化平滑等圖像處理功能。

◆具有外置USB接口，可將整機里面的圖象和數據通過USB傳輸線與電腦直接連接；電腦很快可以看到整機里面的所有存儲圖象和數據信息。

◆視頻信號輸出格式為PAL制式（依據不同使用地區），可連接符合標準的視頻輸入設備。

◆聚焦方式為可變孔徑、聲透鏡、四段實時動態聚焦，可分段自由組合選擇聚焦位置。

◆主要測試參數的設置值可以掉電后保存，保證下次開機后直接進入之前的設置數狀態下；還可以恢復出廠時的默認參數。

二、技術參數

探頭 電子線陣探頭（直腸探頭）

探測深度 ≥180mm

盲   區 ≤3 mm

分辨率 橫向≤2 mm（深度≤80mm）

縱向≤1mm（深度≤80mm）

幾何位置精度 橫向≤5%

縱向≤5%

放大倍數 1.0、1.2、1.5、2.0

掃描方式 電子線陣

工作頻率 2.0MHz~5.0 MHz

顯示模式 B、B+B

測量 距離、周長、面積、容積

圖像灰階 256級

掃描線數 512線/幀

幀   率 30幀/秒

數字掃描變換器 512×512×8bits

顯示屏幕 5 "-TFT

整機尺寸 240mm×117mm×40mm

整機重量 854g

電池規格 3000mAH/7.4V

連續工作時間 3小時

功耗 7W

三、使用范圍：

 養殖場、屠宰場、檢疫部門、寵物醫院.畜禽運輸部門等。

四、質量承諾與售后服務

 注意：非正常使用自行拆機造成的損壞不在保修范圍內。

 提示：請妥善保管你的保修卡和購買憑據以備保修之用。

 產品自購買日起一年內憑保修卡維修。
