激光熔覆技術作為一種先進的表面修復工藝，在工業設備關鍵部件修復領域展現出顯著優勢。以尾梁活塞桿為例，這類工程機械核心部件長期承受高壓、摩擦和腐蝕，傳統修復方法如電鍍、熱噴涂等存在結合強度不足、熱影響區大等缺陷。而激光熔覆技術通過高能激光束與金屬粉末的協同作用，能夠實現基體與熔覆層的冶金結合，為活塞桿修復提供了創新解決方案。

　　一、激光熔覆技術原理與工藝優勢

　　激光熔覆修復尾梁活塞桿的核心在于利用高功率密度激光束在基體表面形成熔池，同步輸送的合金粉末在熔池內快速熔化凝固。該過程具有三個顯著特點：首先，極快的冷卻速度形成細晶組織，使修復層硬度提升20%-30%;其次，熱影響區控制在0.1-0.5mm范圍內，有效避免基體變形;再者，通過調整激光功率、掃描速度和送粉量等參數，可實現0.3-2mm厚度的**修復。

　　與傳統電鍍工藝相比，激光熔覆的界面結合強度可達400MPa以上，遠高于電鍍層的70-100MPa。某工程機械企業實測數據顯示，經激光修復的活塞桿耐磨性提升3-5倍，使用壽命延長至新件的90%以上。此外，該技術還能實現不銹鋼、鎳基合金等多材料復合修復，滿足不同工況需求。

　　二、尾梁活塞桿損傷特征與修復難點

　　(一)活塞桿常見失效模式包括：

　　1、表面磨損：密封段因往復摩擦產生0.1-0.8mm的均勻磨損

　　2、局部劃傷：硬質顆粒侵入導致深度0.5-3mm的溝槽狀損傷

　　3、腐蝕坑點：液壓油酸化引發的直徑1-5mm點狀腐蝕

　　4、疲勞微裂紋：交變載荷作用下產生的軸向微裂紋

　　(二)修復過程中需克服三大技術瓶頸：

　　1、變形控制：桿體長徑比大，200℃以上熱輸入易導致直線度偏差

　　2、冶金缺陷：快速凝固可能產生氣孔(孔徑<50μm為合格)和未熔合

　　3、尺寸精度：修復后需保證直徑公差±0.05mm，粗糙度Ra≤0.8μm

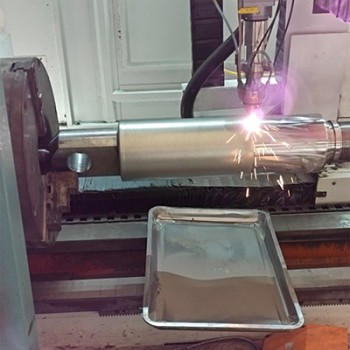

　　三、激光熔覆修復工藝流程

　　完整的修復加工包含六個關鍵環節：

　　1、預處理階段

　　- 采用磁粉探傷檢測表面裂紋，對深度>1mm缺陷進行坡口加工

　　- 超聲清洗去除油脂，噴砂處理使表面粗糙度

　　- 預置反變形量補償熱變形

　　2、熔覆參數優化

　　- 對45鋼基體推薦參數：激光功率，光斑直徑，搭接率

　　- 鎳基合金粉末氧含量和粒度分布

　　- 惰性氣體保護防止氧化

　　3、在線監測系統

　　- 紅外測溫儀實時監控熔池溫度

　　- CCD視覺系統檢測熔道形貌，自動調節送粉速率

　　- 聲發射傳感器捕捉裂紋萌生信號

　　4、后處理工藝

　　- 去應力退火降低殘余應力

　　- 數控磨削保證尺寸精度

　　- 超精研磨實現鏡面效果

　　5、質量檢測標準

　　- 超聲波探傷檢測熔合面缺陷

　　- 顯微硬度測試

　　- 鹽霧試驗96小時無紅銹為耐蝕達標

　　四、技術發展趨勢

　　隨著制造業對零部件修復精度和性能要求的不斷提高，尾梁活塞桿激光熔覆修復加工技術也在持續發展。一方面，智能化技術逐漸應用于激光熔覆過程，通過實時監測熔池溫度、形狀和成分等參數，自動調整激光功率、送粉量等工藝參數，實現精確控制，提高修復質量的穩定性。另一方面，新型高性能合金粉末和復合粉末材料不斷研發，如納米復合粉末，將進一步提升熔覆層的綜合性能，滿足更多復雜工況的需求。此外，多學科交叉融合，結合**模擬技術，可在加工前預測熔覆層的性能和質量，優化工藝方案，縮短研發和生產周期 。

　　?
